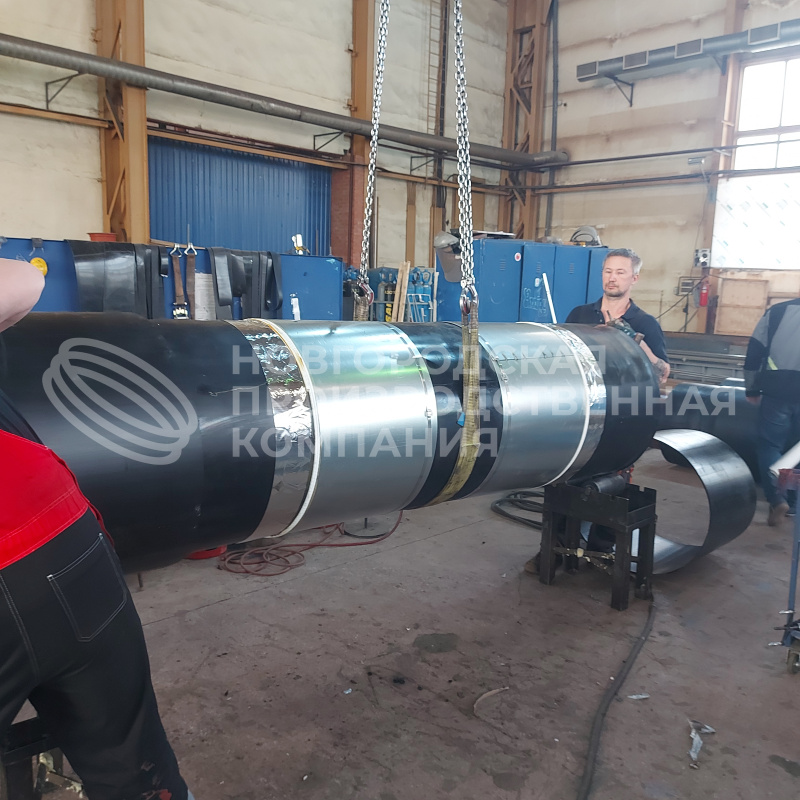

Сильфонные компенсационные устройства

Сильфонное компенсационное устройство представляет собой конструкцию для нивелирования осевых колебаний трубопроводных систем, в движении или статике. Система ОДК устанавливается только в СКУ с ППУ.

Может включать 1 (СКУ) или два (2-СКУ) сильфона и соединительные патрубки для присоединения к трубам.

Тип и исполнение СКУ

С обычной компенсирующей способностью:

Тип устройства	Ограничители хода, кожух и направляющие	Гидроизолирование и термоизолирование	Компенсатор сильфонный теплоизолирован	Центрирующая гильза	ОДК
СКУ.М и 2-СКУ.М	+	Нет гидроизоляции и промышленной теплоизоляции патрубков	+	-	-
СКУ.М П и 2-СКУ.М П	+	Нет гидроизоляции и промышленной теплоизоляции патрубков	+	-	-
СКУ.ППМ и 2-СКУ.ППМ	+	Имеется гидроизоляция сальниковым наполнителем и нет заводской теплоизоляции патрубков	+	Установлена (для ППМ-изоляции)	-
СКУ.ППУ и 2-СКУ.ППУ	+	Имеется гидроизоляция сальниковым наполнителем и нет заводской теплоизоляции патрубков	+	Установлена (под ПЭ- и ОЦ- оболочку)	С\без проводниками ОДК

СКУ.М и 2-СКУ.М – Компенсационное устройство СКУ данного вида подходит для наземного или подземного монтажа в тоннелях, тепловых камерах и помещениях. Может использоваться при сборке и ремонте стальных проводных магистралей с промышленной теплоизоляцией АПБ (армопенобетоном).

СКУ.М П и 2-СКУ.М П - компенсационное устройство, изготовление и применение которого возможно на паропроводных магистралях с температурой среды до 200С. После установки теплоизолируется.

СКУ. ППМ и 2-СКУ. ППМ - устройство для теплотрасс с ППМ-изоляцией. Монтируются любыми методами, включая бесканальный.

СКУ. ППУ и 2-СКУ. ППУ - На теплотрассах с термоизоляцией при любых методах укладки. Также подходят для стальных магистралей с термоизоляцией ППУ в ПЭ/ОЦ оболочке.

СКУ с усиленными компенсирующими свойствами

Тип	Ограничители хода, кожух и направляющие	Гидроизолирование и термоизолирование	Внутренний экран	Сильфон теплоизолирован	Система ОДК
СКУ.ППУ/ПЭ.I) и 2-СКУ.ППУ/ПЭ.I	+	Гидроизоляция сальниковая. Теплоизоляция патртубков ППУ в ПЭ оболочке	-	+	±
СКУ.ППУ.(ПЭ).И.Т.К; 2СКУ.ППУ.(ПЭ).И.Т.К	+	Цельноотливная силиконовая мембрана в качестве гидроизоляции и заводская термоизоляция патрубков ППУ в ПЭ оболочке	-	+	±
СКУ.ППУ/ПЭ.II; 2СКУ.ППУ/ПЭ.II	+	Цельноотливная силиконовая мембрана (гидроизоляция) и заводская теплоизоляция патрубков ППУ в ПЭ оболочке	-	+	±
СКУ.ППУ/ОЦ; 2СКУ.ППУ/ОЦ	+	Гидроизоляция сальниковая и термоизоляция патрубков ППУ в ОЦ оболочке	-	+	±
СКУ.И.Т.К; 2СКУ.И.Т.К	+	Гидроизоляция- цельноотливная силиконовая мембрана и сальниковая набивка. Теплоизоляция патрубков ППУ в ПЭ оболочке	-	+	Исключительно с ОДК
СКУ.И.Т.К.М; 2СКУ.И.Т.К.М	+	Гидроизоляция- цельноотливная силиконовая мембрана и сальниковое уплотнение. Теплоизоляция патрубков ППУ в ПЭ оболочке	+	+	Исключительно с ОДК
СКУ-ТГИ.II; 2СКУ-ТГИ.II	+	Гидроизоляция- цельноотливная силиконовая мембрана и сальниковое уплотнение. Теплоизоляция патрубков ППУ в ПЭ оболочке	-	+	Исключительно с ОДК

СКУ.ППУ/ ПЭ.I и 2-СКУ.ППУ/ ПЭ.I. Служат для установки на стальных теплоизолированных трубах с ППУ изоляцией в ПЭ оболочке в почвах с невысоким уровнем грунтовых вод, в непроходных каналах с дренажами, защищенными от подтопления.

СКУ.ППУ/ ОЦ и 2-СКУ.ППУ/ ОЦ Используются для монтажа на стальных теплоизолированных трубах с изоляцией ППУ в ОЦ оболочке при укладке в проходных каналах и тоннелях.

СКУ.ППУ.(ПЭ).И.Т.К, 2-СКУ.ППУ.(ПЭ).И.Т.К, СКУ.ППУ/ПЭ.II, 2СКУ.ППУ/ПЭ.II, СКУ.И.Т.К, 2СКУ.И.Т.К, СКУ.И.Т.К.М, 2СКУ.И.Т.К.М, СКУ-ТГИ.II, 2СКУ-ТГИ.II. Монтируются на стальных трассах с изоляцией ППУ-ПЭ. Для укладки в почвах с высоким уровнем грунтовых вод. Могут прокладываться без использования дренажей в зонах, подверженных затоплению.

Схема условных обозначений СКУ (СКУ)

* Для СКУ с одним сильфоном иногда количество сильфонов не указывается, это вариант нормы.

Расшифровка условных обозначений СКУ приведена в таблицах 3, 5, 6, 7

Таблица 5 – Конструктивное решение

Условное обозначение	Конструктив
У	Универсальное
П	Пролетное
И	Мембранная гидроизоляция
Т	Теплоизоляция кожуха
К	Система оперативного дистанционного контроля

Таблица 6 – Материал изоляции

Условное обозначение	Материал
ПЭ	Полиэтилен
ПЭ.С	Полиэтилен (тип трубы-оболочки 2), северное исполнение материалов
ОЦ	Оцинкованная сталь
ОЦ.С	Оцинкованная сталь, северное исполнение материалов

Таблица 7 – Материал изоляции патрубка

Условное обозначение	Тип изоляции
ППУ	Пенополиуретановая
ППМ	Пенополиминеральная

Для примера можно рассмотреть условное обозначение СКУ с двумя сильфонами, изоляцией ППУ-ПЭ северного исполнения, пролетного типа, условным проходом DN 300, с номинальным давлением PN16 кг/см2, с компенсирующей способностью 360 (+180/-180) мм, с патрубками под приварку длиной 2190 мм:

2СКУ.ППУ.(ПЭ).С.П-0300/016/а360/R/R-2190-НПК, ТУ 3695-003-11813189-2015
