Неподвижная щитовая опора в ППУ изоляции - назначение, конструкция, заказать

Опоры железобетонные щитовые неподвижные в ППУ изоляции (НЩО) – это железобетонные щиты, имеющие определенные размеры, с двумя и более патрубками, которые предварительно заизолированы в ППУ и расположены перпендикулярно плоскости щита. В состав комплектующих элементов может входить также система ОДК для бесканальной прокладки. Обязательно наличие дренажного отверстия. Данные конструкции производятся в соответствии с Государственным стандартом качества No30732-2006.

Назначение

Неподвижные щитовые опоры нужны при прокладке трубопроводных магистралей, для обеспечения стойкости к разным типам нагрузок: осевым, тепловым и механическим, во избежание деформации составляющих компонентов трубопроводной трассы. НЩО в ППУ изоляции компенсирует различные воздействия на магистраль, а также служит для смягчения гидроударов, движения и проседания грунта. Трубопровод прокладывается в технологические проемы опоры из железобетона и защищаются изоляцией из пенополиуретана. Неподвижная щитовая опора в ППУ изоляции применяется для магистралей, транспортирующих нефть, газ и прочие агрессивные вещества.

Конструкция

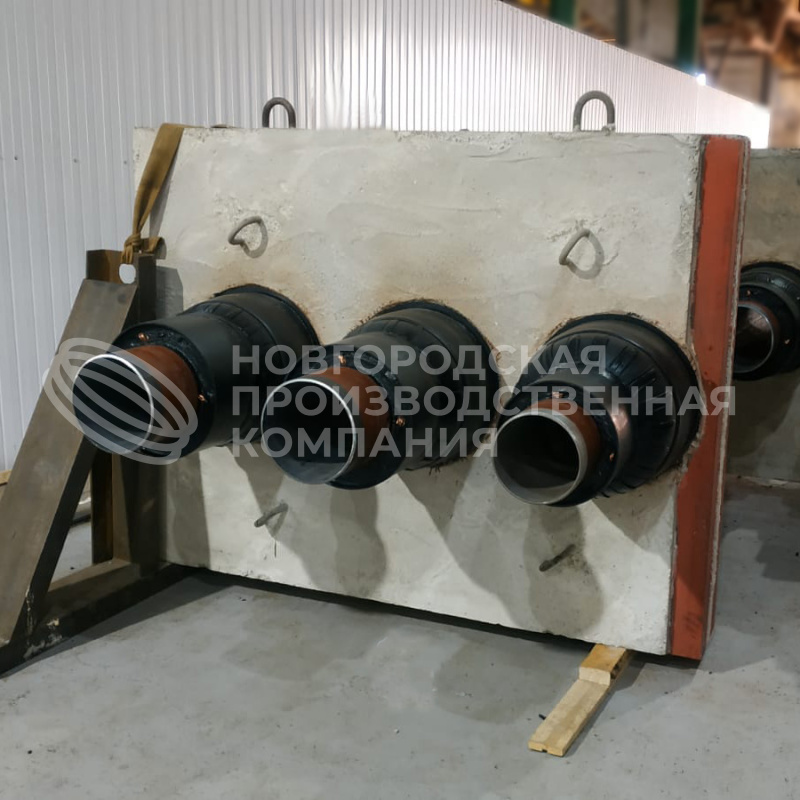

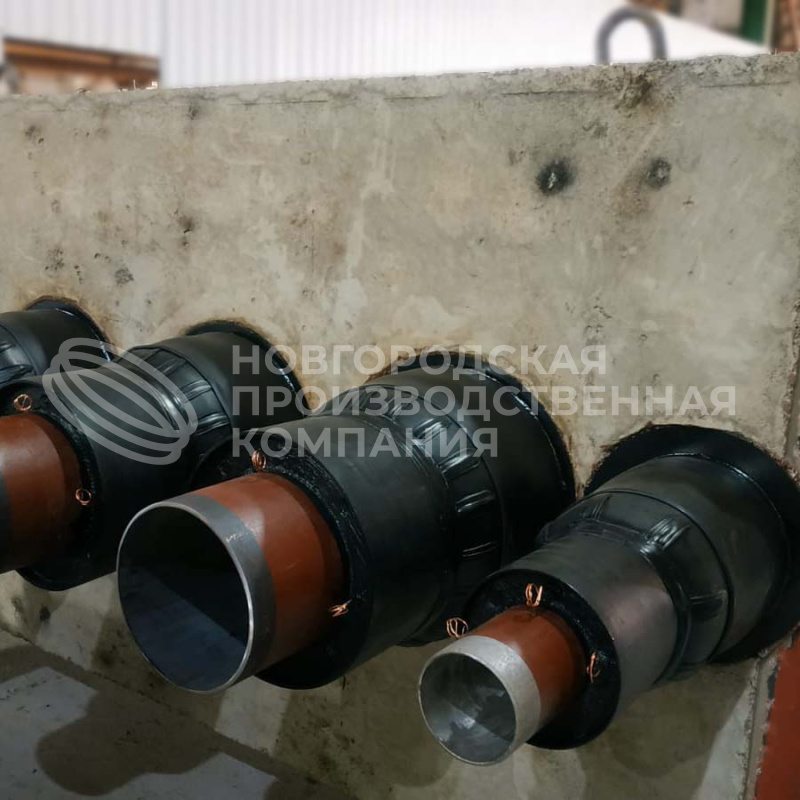

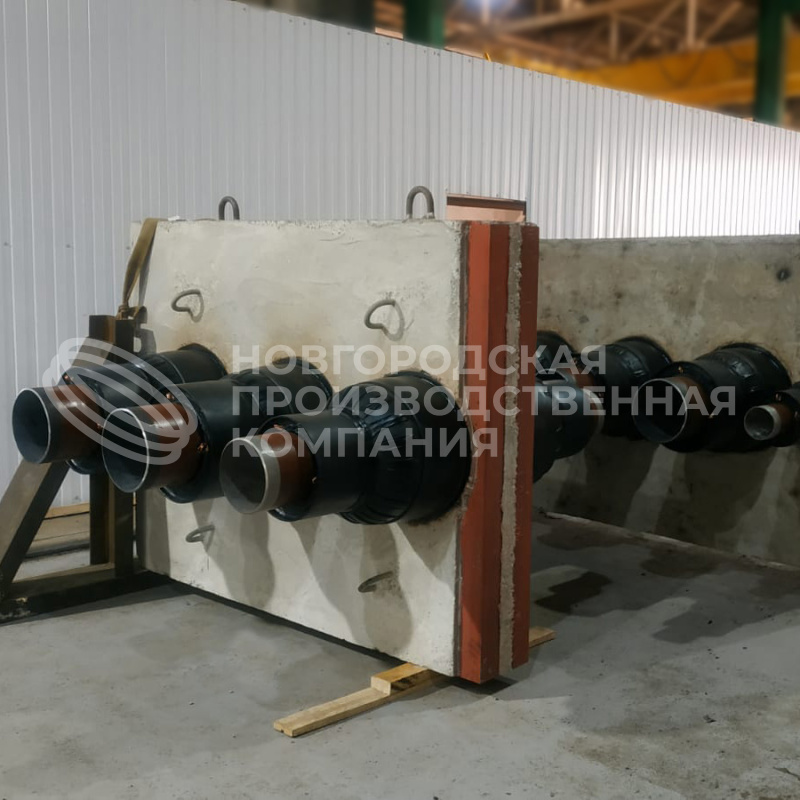

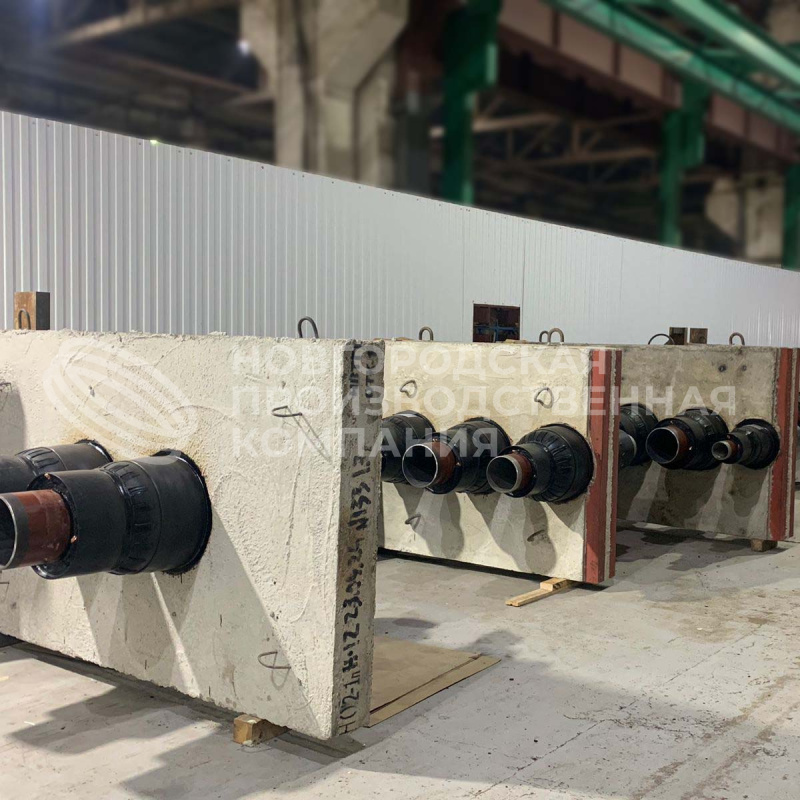

Щитовая неподвижная опора для ППУ имеет следующий тип конструкции: ЖБ-щит, представляющий собой основу неподвижной опоры, с пенополиуретановыми трубами в количестве 2 и более, с дренажным отверстием.

Производство неподвижных опор с пенополиуретановой изоляцией начинается с изготовления каркаса из арматуры, с укреплением его стальными элементами и последующей заливкой бетоном.

Стандартная конструкция имеет 2 патрубка в ППУ-защите. Изоляция может быть обычной или усиленной в зависимости от климата.

Виды НЩО

Встречаются такие разновидности:

Неподвижная опора предизолированная.
Неподвижная опора в пенополиуретановой изоляции (ППУ).
Неподвижная опора теплогидроизолированная.

Каждая разновидность опор служит для решения определенных задач.

Технические характеристики

Неподвижная щитовая опора имеет следующие характеристики:

Наличие системы ОДК согласно ГОСТ No30732-2020;
Трубы в ППУ-изоляции располагаются перпендикулярно плоскости опоры;
Бетон в составе конструкции – монолитный тяжелый, прочность на сжатие не менее В15, водостойкость от W4, морозостойкость от F200;
Арматура в составе – горячекатаная из профиля от А240 и холоднотянутая проволока из низкоуглеродистой стали класса ВР-1.

Серии

Основные серии неподвижных щитовых опор

Серия 313.ТС-002.000;
Серия 313.ТС-008.000;
Серия 3.903 кл 14 вып 1-1;
Серия 067-ОТ.000.050.

НЩО диаметром свыше 800 мм должны быть составными. Изоляционные работы производятся по методу «труба в трубе».

Преимущества заказа у нас

Если вам нужна опора неподвижная щитовая в ППУ, вы быстро и без каких-либо сложностей сможете приобрести ее у нас. Для этого вышлите заявку на эл.почту mail@npc-53.ru или позвоните нашим менеджерам по телефону 8(812) 339-96-40.
Мы ответим на все возникшие вопросы, поможем рассчитать общую цену заказа, подобрать вид транспортировки до вашей стройплощадки.
Благодаря имеющемуся собственному конструкторскому отделу, мы производим НЩО в ППУ изоляции даже по вашему особому заказу, согласно заявленным параметрам. Все изделия проходят строгий контроль качества и полностью сертифицированы.
